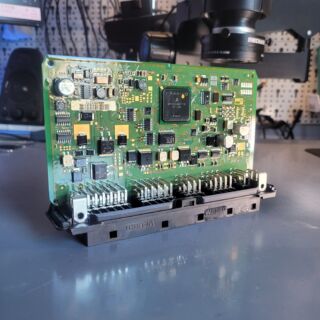

Naprawa sterowników EBS3 / EBS4

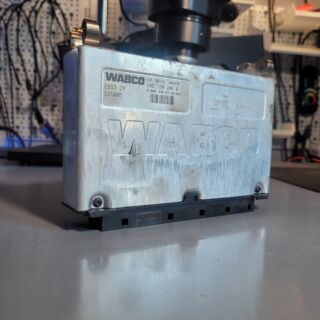

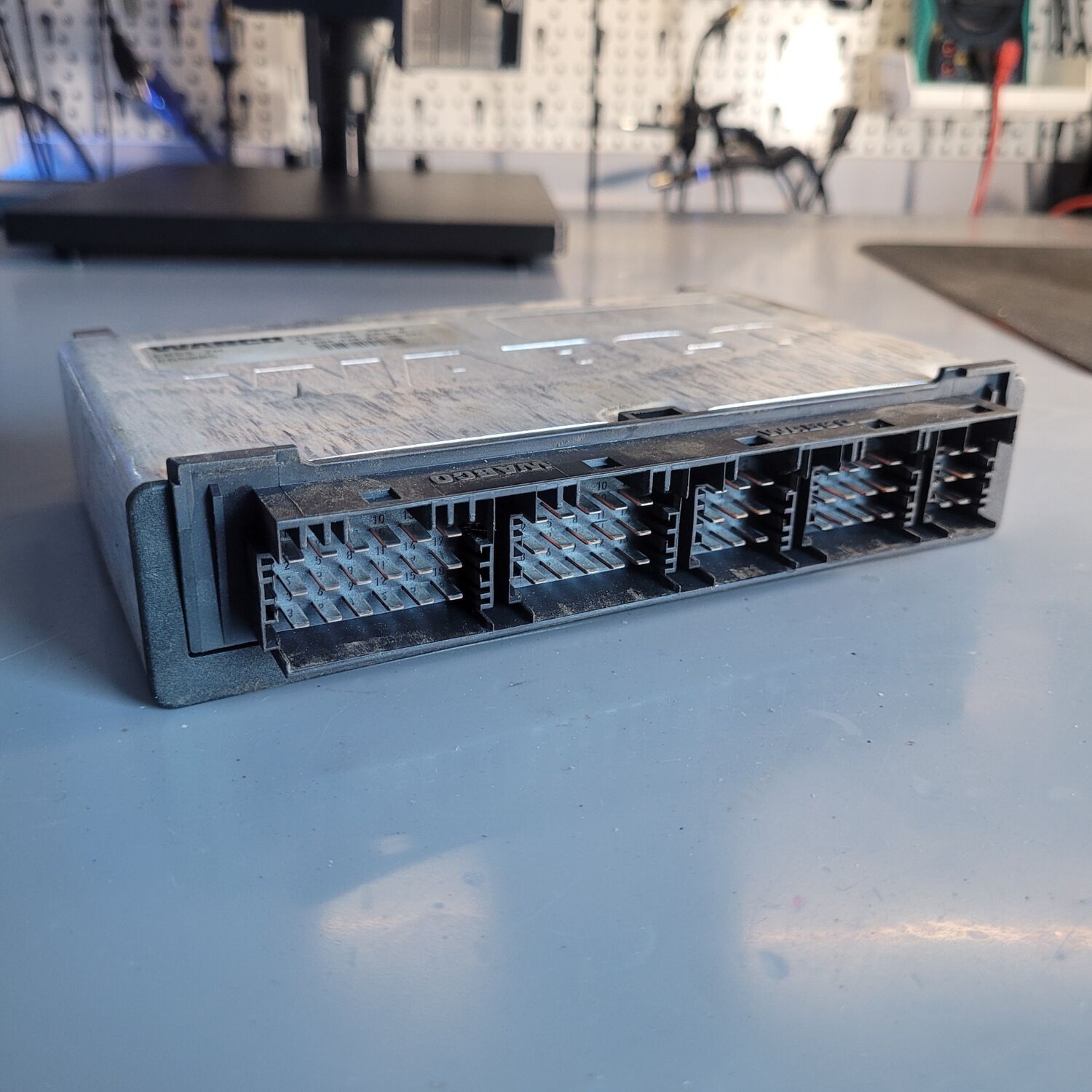

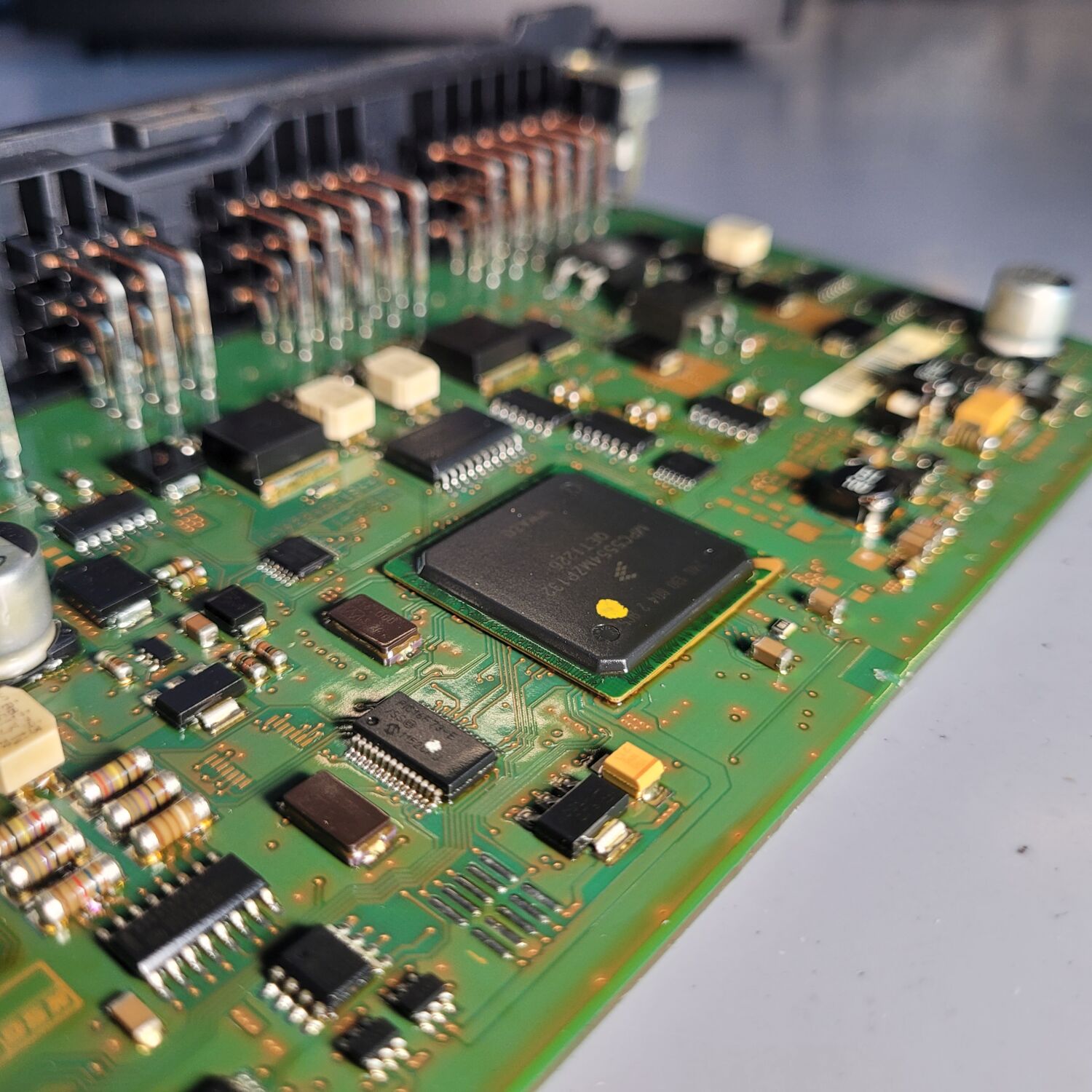

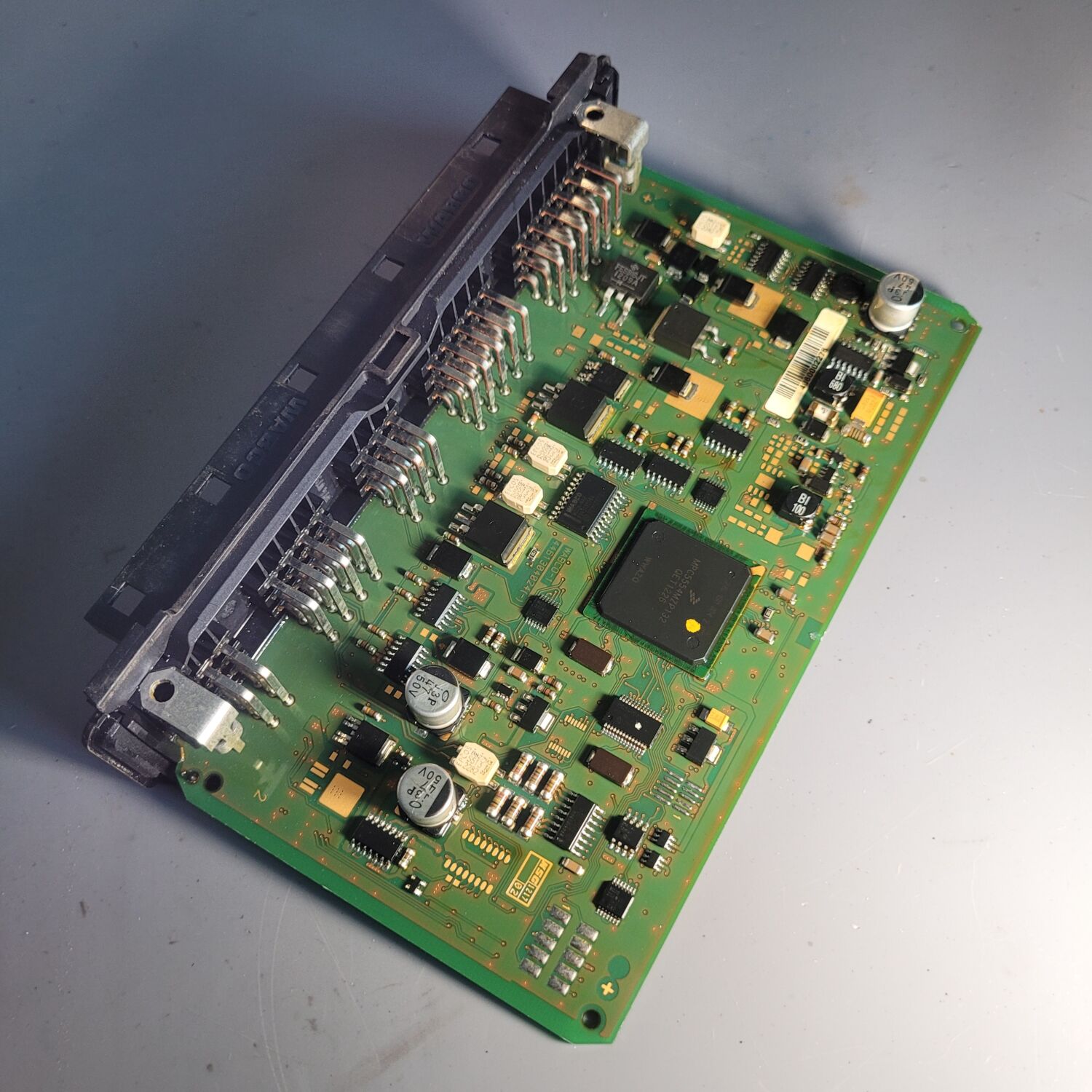

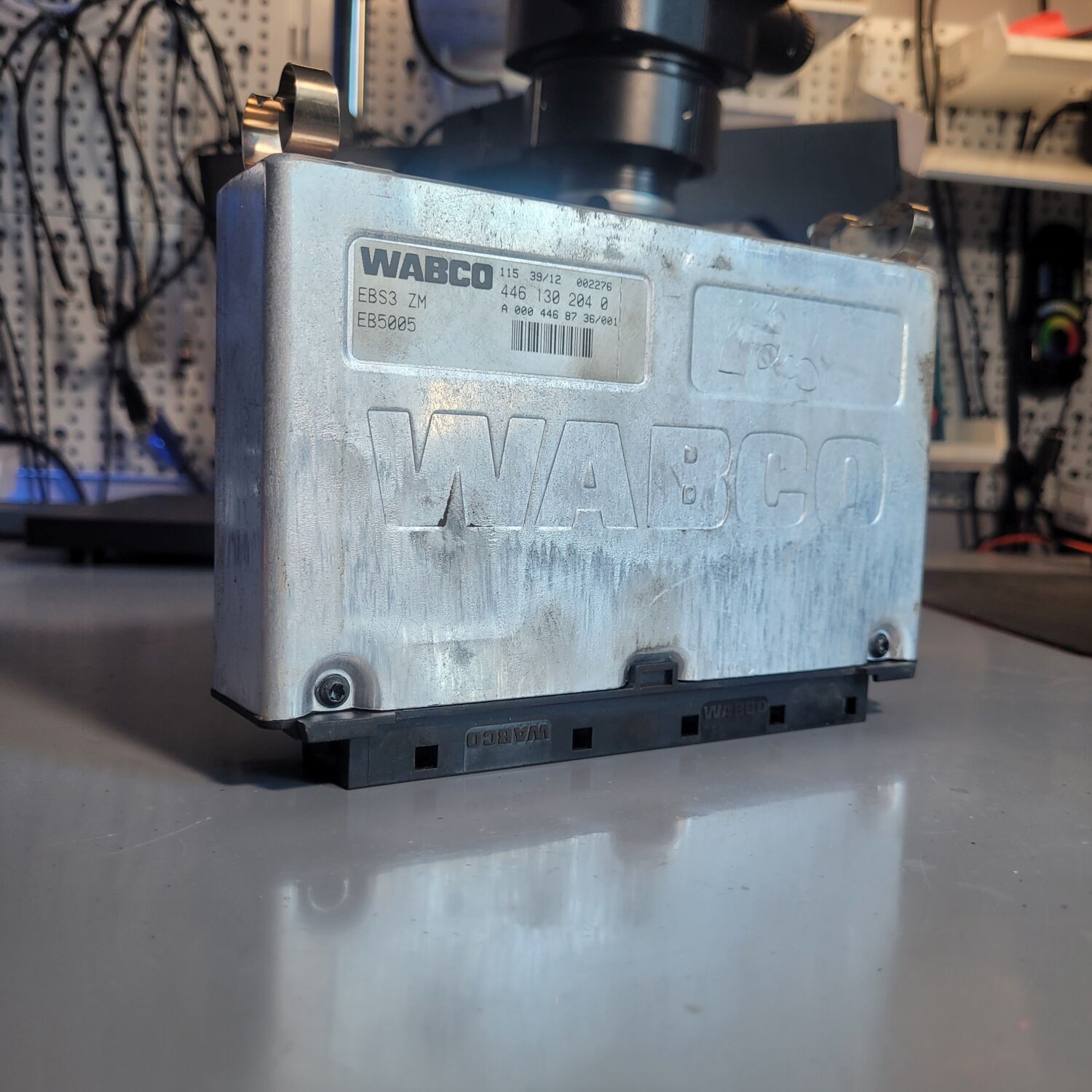

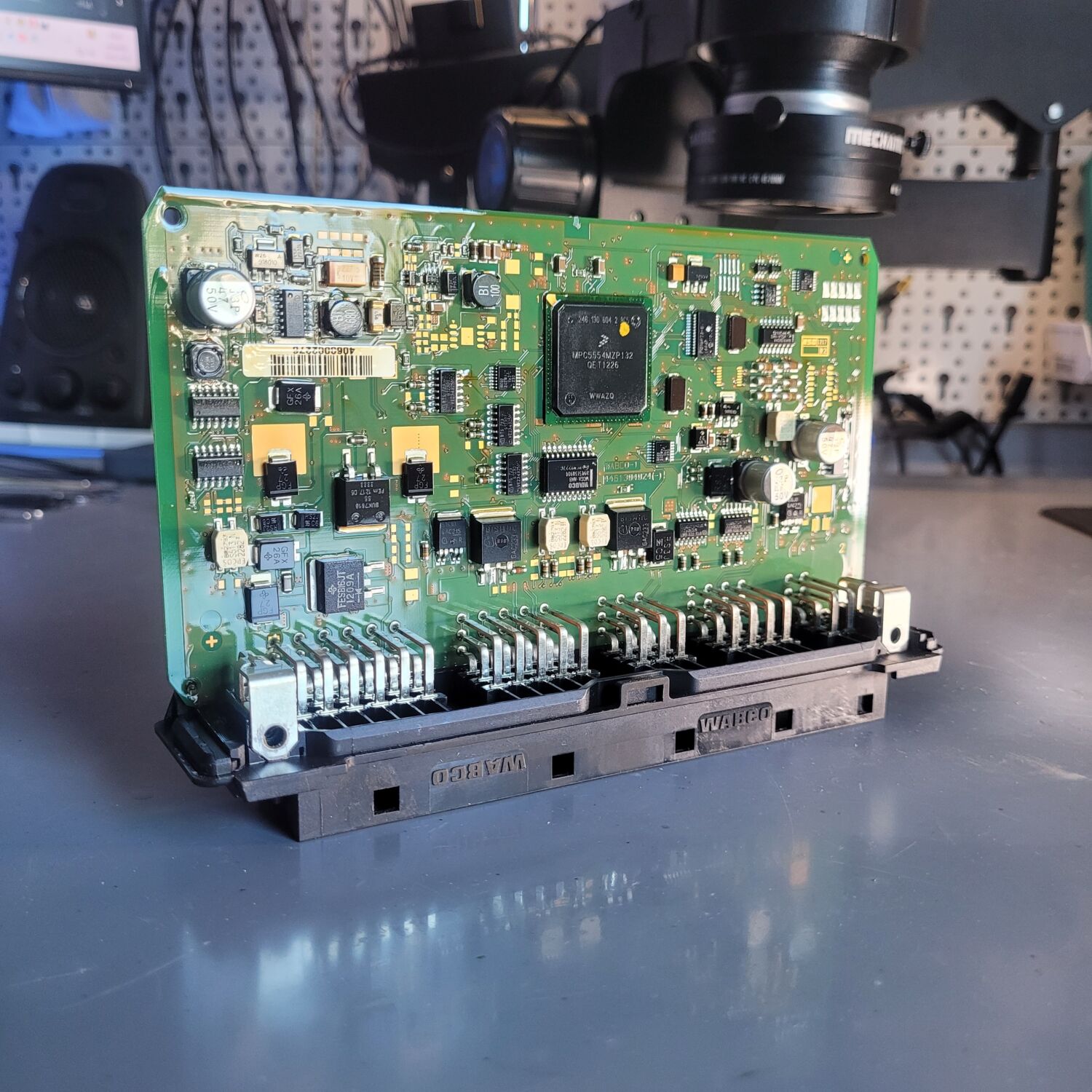

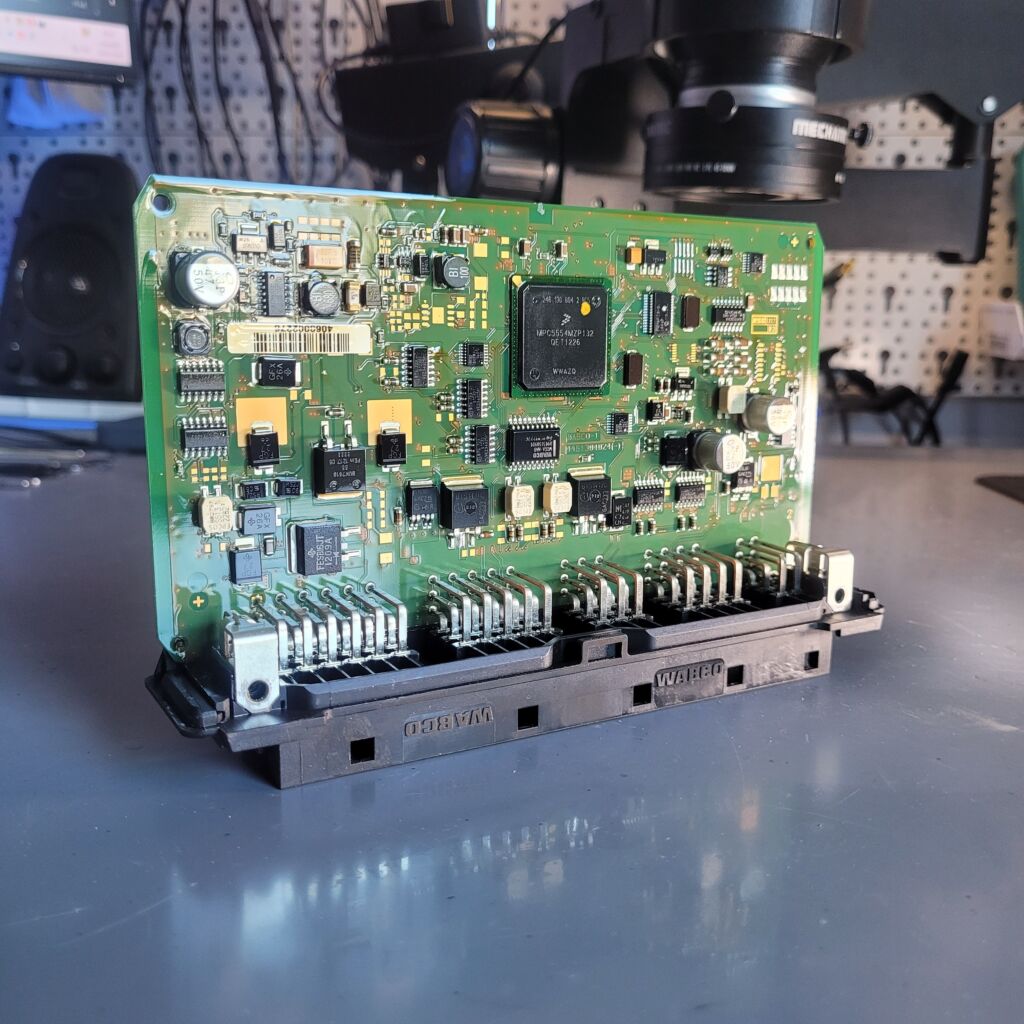

Sterowniki EBS3 i EBS4 stosowane w pojazdach ciężarowych marki WABCO to zaawansowane moduły elektroniczne, które odpowiadają za prawidłową pracę układu hamulcowego. W ich wnętrzu znajduje się procesor sterujący całym systemem. To właśnie on najczęściej staje się źródłem problemu. W wielu przypadkach przyczyną awarii nie jest spalony element czy zalanie, lecz mikropęknięcia połączeń pod układem BGA. I tu kluczowe znaczenie ma reballing.

Procesor w sterowniku EBS pracuje w bardzo trudnych warunkach. Moduł zamontowany jest w miejscu narażonym na wibracje, zmiany temperatury oraz wilgoć. Podczas jazdy po nierównościach pojawiają się drgania, które przez lata powodują naprężenia na płycie głównej. Do tego dochodzą cykliczne zmiany temperatury – zimą mróz, latem wysoka temperatura od nagrzanego asfaltu i układu hamulcowego. Materiały rozszerzają się i kurczą. W efekcie kulki lutownicze pod procesorem zaczynają pękać.

Na początku objawy są niejednoznaczne. Sporadyczne błędy komunikacji, chwilowy brak połączenia diagnostycznego, znikające i pojawiające się kody usterek. Czasem sterownik działa poprawnie przez kilka dni, by nagle przejść w tryb awaryjny. Wiele osób podejrzewa instalację elektryczną albo czujniki. Tymczasem problem znajduje się bezpośrednio pod procesorem.

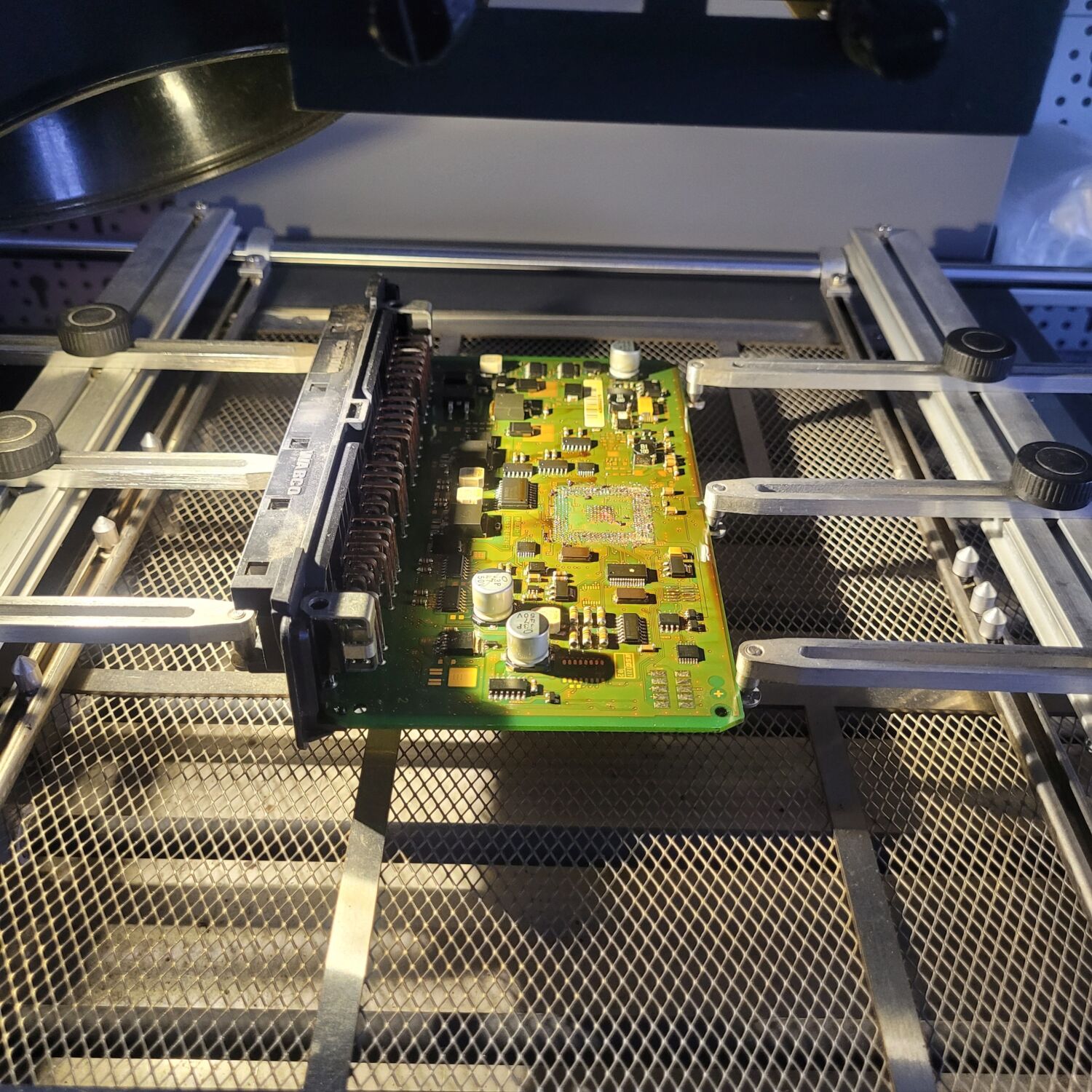

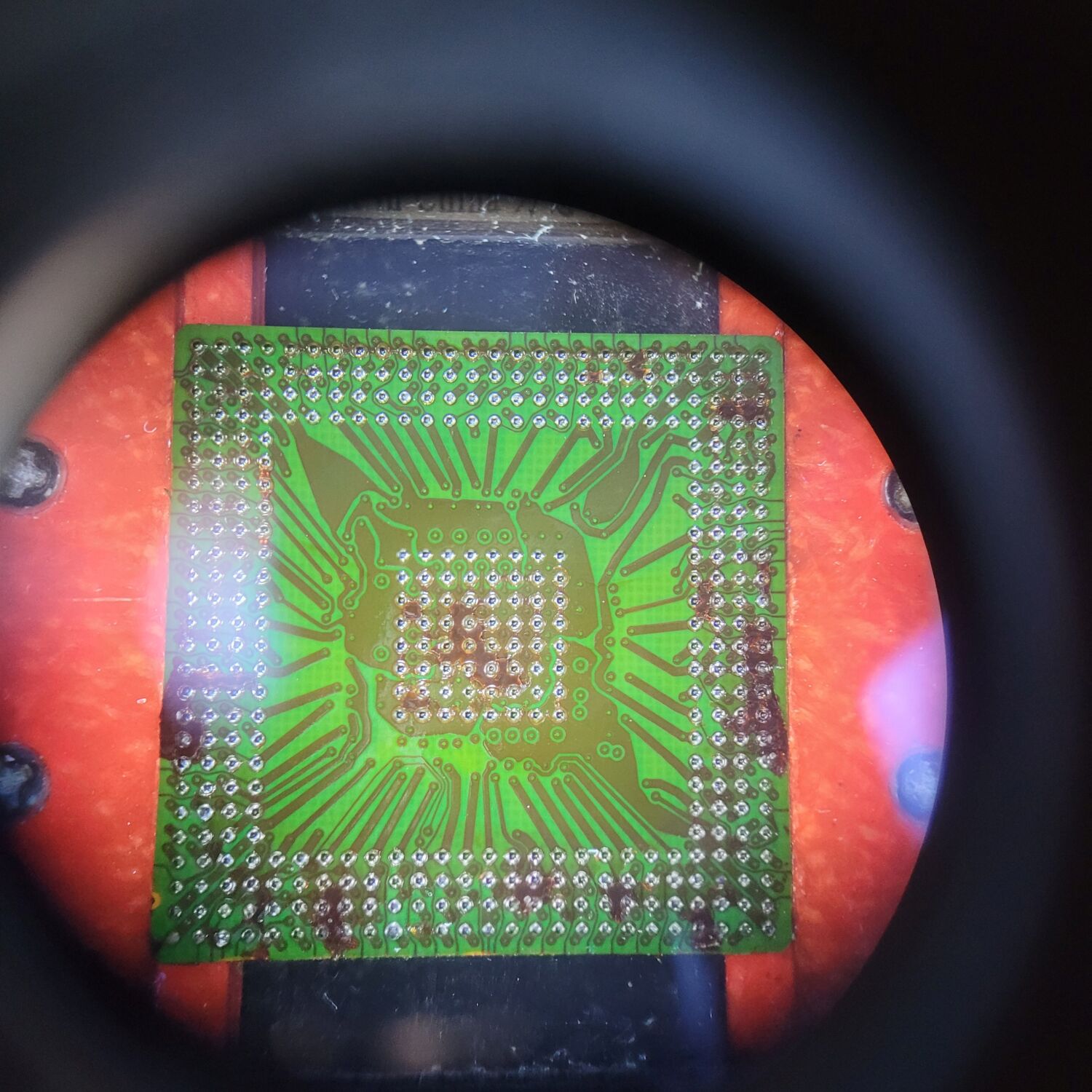

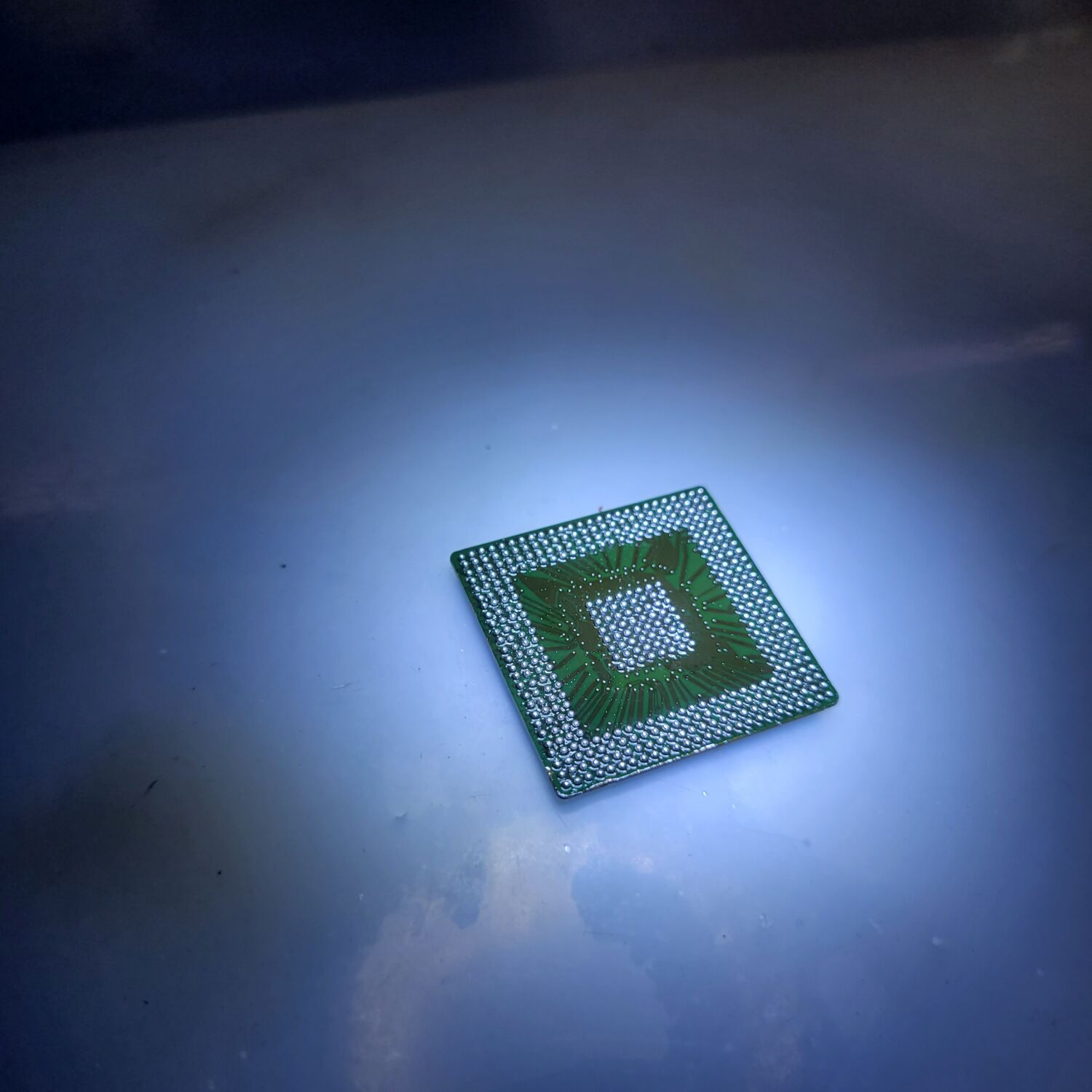

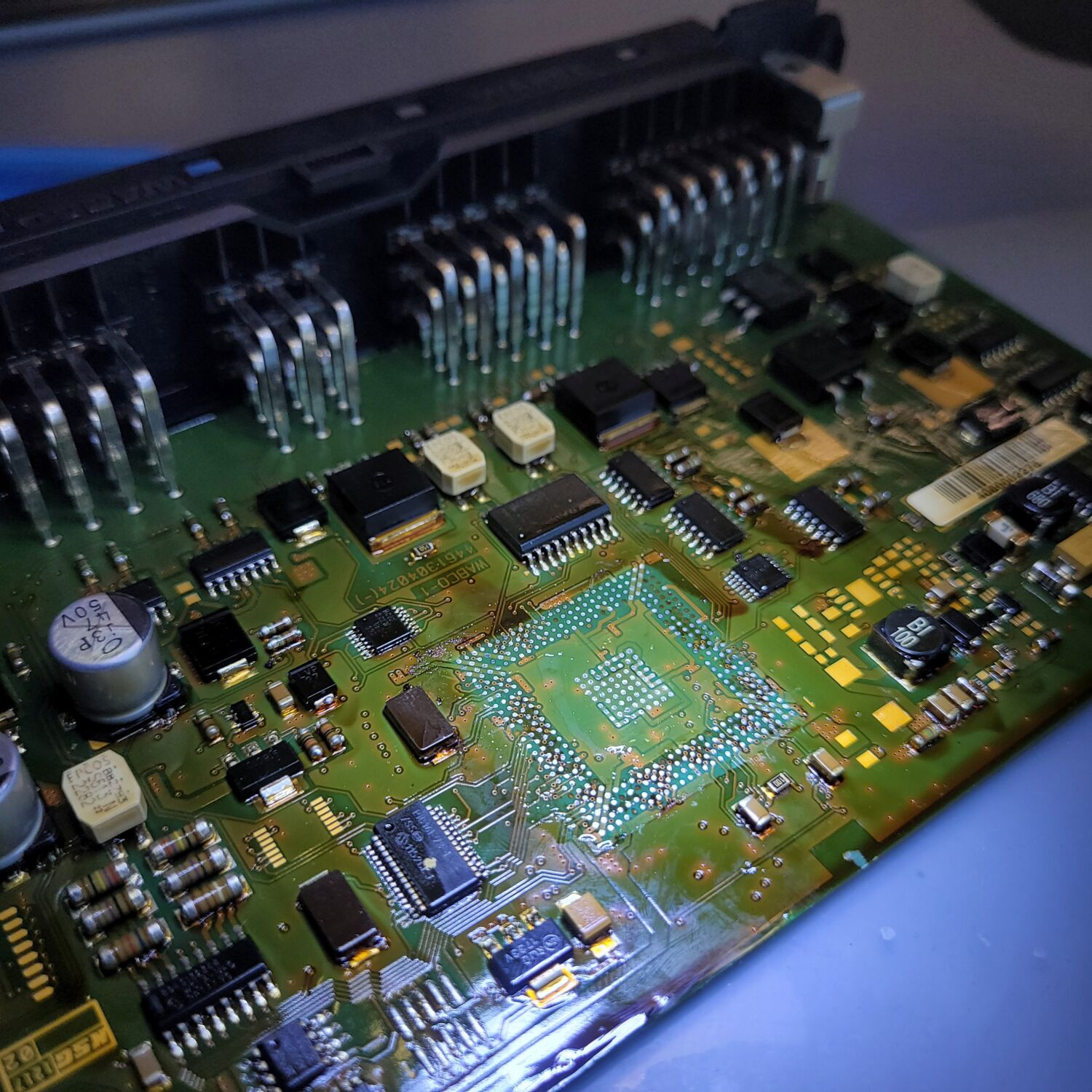

Klasyczna naprawa polegająca na podgrzaniu układu często pomaga tylko na chwilę. To rozwiązanie doraźne. Prawidłowa metoda to reballing, czyli profesjonalne zdjęcie procesora z płyty, usunięcie starych kulek lutowniczych i nałożenie nowych. Następnie układ jest montowany ponownie przy użyciu precyzyjnej stacji BGA z kontrolą temperatury. Dzięki temu przywracana jest pełna ciągłość połączeń elektrycznych.

Dlaczego to takie ważne? W sterownikach EBS procesor odpowiada za przetwarzanie sygnałów z czujników prędkości, ciśnienia oraz komunikację z ciągnikiem. Każde niestabilne połączenie może powodować błędne odczyty i wyłączanie systemu. W praktyce oznacza to zapaloną kontrolkę EBS lub ABS i ograniczoną funkcjonalność układu hamulcowego.

Reballing to nie tylko ponowne przylutowanie układu. To również dokładna diagnostyka całej płyty. Sprawdza się stan ścieżek, sekcję zasilania oraz elementy towarzyszące procesorowi. Często okazuje się, że mikropęknięcia występują w kilku miejscach. Profesjonalna naprawa obejmuje więc pełne przygotowanie powierzchni, zastosowanie odpowiedniego stopu lutowniczego i kontrolę jakości po montażu.

Warto podkreślić, że wymiana całego sterownika na nowy moduł to bardzo wysoki koszt. Reballing pozwala przywrócić pełną sprawność oryginalnej jednostki bez konieczności kodowania nowego sterownika czy ingerencji w konfigurację pojazdu. To rozwiązanie sprawdzone i ekonomiczne.

Najczęstsze sygnały wskazujące na problem z połączeniami BGA to brak komunikacji z EBS, błędy wewnętrzne sterownika, resetowanie się modułu podczas jazdy oraz usterki pojawiające się po rozgrzaniu pojazdu. Jeśli takie objawy występują, nie warto czekać, aż sterownik całkowicie przestanie działać. Im szybciej wykonany reballing, tym mniejsze ryzyko dodatkowych uszkodzeń płyty.

Dobrze przeprowadzony proces przywraca trwałość na długie lata. Nowe kulki lutownicze są bardziej odporne na zmęczenie materiału, a poprawnie ustawiony profil temperaturowy eliminuje naprężenia powstałe podczas wcześniejszej eksploatacji. To nie jest prowizoryczna naprawa, lecz techniczna regeneracja kluczowego elementu sterownika.

Jeżeli Twój sterownik EBS3 lub EBS4 zgłasza trudne do zdiagnozowania błędy, problem może leżeć właśnie pod procesorem. Reballing to precyzyjna i skuteczna metoda, która przywraca pełną sprawność systemu hamulcowego bez konieczności kosztownej wymiany całego modułu. W przypadku tak istotnego elementu jak EBS nie warto ryzykować przypadkowych napraw. Liczy się doświadczenie, odpowiedni sprzęt i dokładność wykonania.
