Lutowanie SMD – dlaczego elementy 0201 wymagają mikroskopu

Niewielki rozmiar elementów SMD ma swoje wady i zalety – z jednej strony pozwala na znaczną miniaturyzację urządzeń elektronicznych, jednak z drugiej utrudnia ich naprawę. Dowiedz się, na czym polega lutowanie SMD, czym wyróżnia się montaż SMD i czy elementy SMD zawsze trzeba lutować pod mikroskopem.

Czym jest technologia SMD i czym różni się od montażu przewlekanego (THT)?

SMD (z ang. „Surface Mount Device”) to nazwa komponentów elektronicznych, które są przeznaczone do montażu powierzchniowego (SMT, czyli „Surface Mount Technology”). Montaż powierzchniowy to sposób montażu elementów elektronicznych – technika ta znacznie ułatwia masową produkcję elektroniki, czego przykładem jest lutowanie BGA.

Na czym polega montaż SMT? Komponenty SMD są umieszczane w sposób zautomatyzowany na powierzchni płytki PCB wraz z pastą lutowniczą, po czym płytka trafia do specjalnego pieca. Dzięki temu lutowanie elementów SMD nie wymaga manipulowania każdym z nich z osobna i wszystkie spoiny są tworzone jednocześnie.

Tym, co odróżnia technologię SMT od montażu przewlekanego (THT), są m.in. rozmiar elementów, ich kształt oraz sposób montażu. Elementy SMD są znacznie mniejsze niż elementy THT oraz nie mają wyprowadzeń w postaci drutu przeznaczonego do przewlekania przez płytkę PCB. Ich rozmiary są na tyle niewielkie, że w razie konieczności naprawy układu elektronicznego często konieczne jest precyzyjne lutowanie SMD pod mikroskopem.

Co oznaczają rozmiary elementów SMD (0805, 0603, 0402, 0201)?

Obudowy SMD elementów elektronicznych, takich jak rezystory SMD, kondensatory SMD czy diody SMD występują w ustandaryzowanych rozmiarach, które określa się za pomocą krótkiego, najczęściej czterocyfrowego kodu. Wspomniane kody to np. 0805, 0603, 0402 czy 0201 – określają one długość oraz szerokość komponentu SMD.

Należy jednocześnie pamiętać, że rozmiary elementów SMD mogą być oznaczone kodami odnoszącymi się do wymiarów imperialnych (cale) lub metrycznych (milimetry), co może prowadzić do pomyłek. Przykład? Imperialny kod 0603 to element o wymiarach 1,6 mm na 0,8 mm (0,06 cala na 0,03 cala), podczas gdy metryczny kod 0603 oznacza komponent o wymiarach 0,6 mm na 0,3 mm. Najczęściej spotykane są oznaczenia imperialne.

Dlaczego miniaturyzacja elementów utrudnia lutowanie?

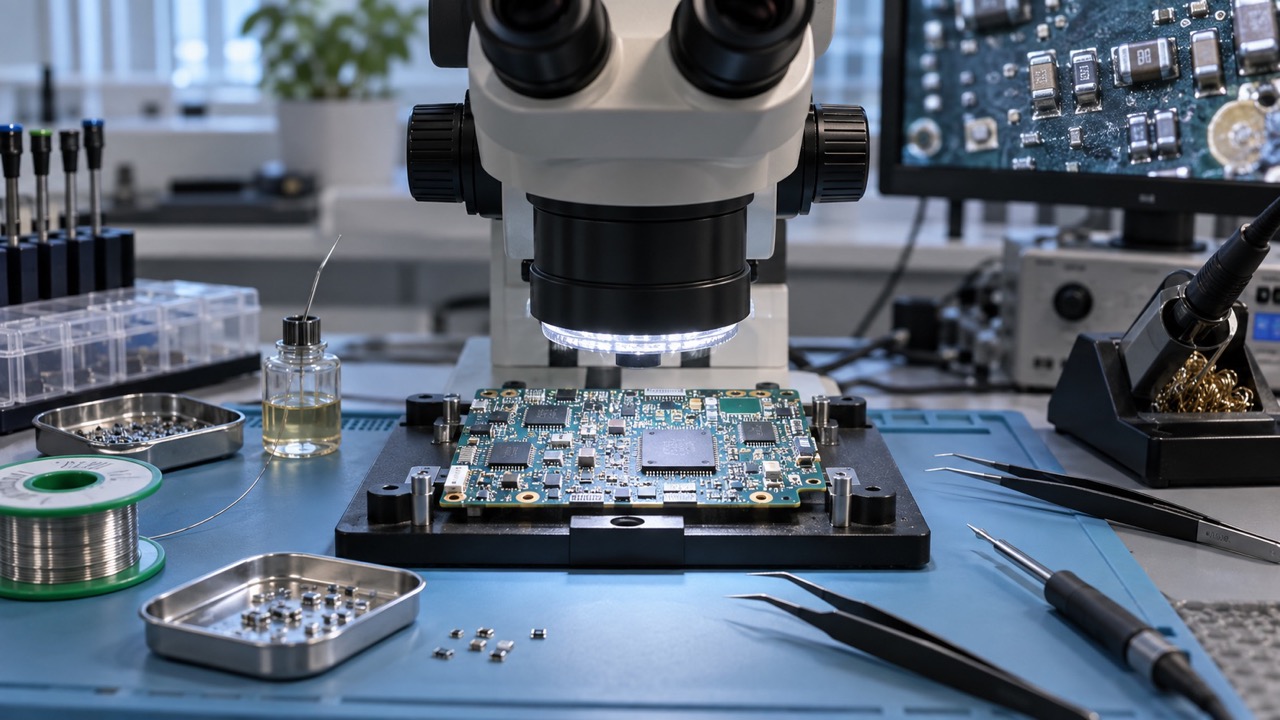

Jednym z głównych problemów wynikających z miniaturyzacji jest manipulowanie komponentami – lutowanie elementów 0201 o wymiarach 0,6 mm na 0,2 mm wymaga nadzwyczajnej precyzji. Podobnie jest w układami scalonymi – lutowanie układów scalonych w technologii SMT to zadanie dla osób z doświadczeniem.

Specyfika montażu powierzchniowego sprawia też, że nie ma jednej odpowiedzi na pytanie „jaka temperatura do lutowania SMD?”. Lutowanie SMD w domu czy serwisie jest możliwe w warunkach ściśle kontrolowanej temperatury i czasu nagrzewania, które należy dostosować do konkretnego elementu i rodzaju płytki PCB.

Dlaczego lutowanie elementów 0201 wymaga mikroskopu?

Dlaczego SMD wymaga mikroskopu? Niewielkie rozmiary najmniejszych elementów SMD (poniżej 1 milimetra szerokości i długości) sprawiają, że trudno dostrzec je gołym okiem. Ręczne lutowanie SMD to zadanie wymagające precyzji – elementy 0201 są na tyle małe, że bardzo łatwo o ich nieprawidłowe ustawienie.

Mikroskop jest konieczny również z innych powodów. Proces lutowania wymaga zarówno poprawnego ułożenia lutowanego elementu na padach SMD, jak i ochrony sąsiednich komponentów czy weryfikacji poprawności połączenia.

Jak przebiega precyzyjne lutowanie SMD pod mikroskopem?

Zastanawiasz się, jak lutować elementy SMD? Lutowanie SMD pod mikroskopem to proces, który składa się z kilku etapów. W przypadku wykorzystania stacji lutowniczej SMD hot air (lutowanie na gorące powietrze) może on w uproszczeniu przebiegać następująco:

• ustawienie pozycji i parametrów mikroskopu,
• dobór parametrów lutowania: temperatury, przepływu powietrza i dyszy,
• usunięcie starego elementu,
• oczyszczenie padów i naniesienie pasty lutowniczej,
• pozycjonowanie lutowanego elementu na padach SMD,
• ogrzanie lutowanego elementu (wstępne i właściwe)
• inspekcja spoiny i mycie obszaru lutowania.

Jaki sprzęt i materiały są potrzebne do lutowania SMD?

Lutowanie elementów SMD nie jest prostym zadaniem – stąd częsta wątpliwość dotyczy tego, czym lutować elementy SMD. Podstawowe wyposażenie to stacja lutownicza pozwalająca na lutowanie mikroukładów i komponentów SMD, np. metodą hotair. Do tego dodać należy mikroskop elektroniczny.

Równie istotne są precyzyjne narzędzia: pęsety czy uchwyty. Oprócz tego wyposażyć należy się w materiały eksploatacyjne: topnik do lutowania, pastę lutowniczą, plecionkę miedzianą i alkohol izopropylowy. Taki zestaw pozwoli na komfortowe lutowanie gniazd, mikroukładów, rezystorów i kondensatorów SMD.

Najczęstsze wady lutów SMD i jak je wykryć?

Częstą przyczyną konieczności lutowania SMD w serwisie są wady lutów SMD, które są przyczyną nieprawidłowego działania urządzenia. Wadliwe luty mogą obejmować zarówno układy scalone SMD, jak i podstawowe komponenty, np. rezystory. Jakie problemy występują najczęściej? To choćby:

• niewystarczające zwilżanie padów przez cynę,
• mostki lutownicze,
• zimne luty,
• nieprawidłowe ułożenie elementów.

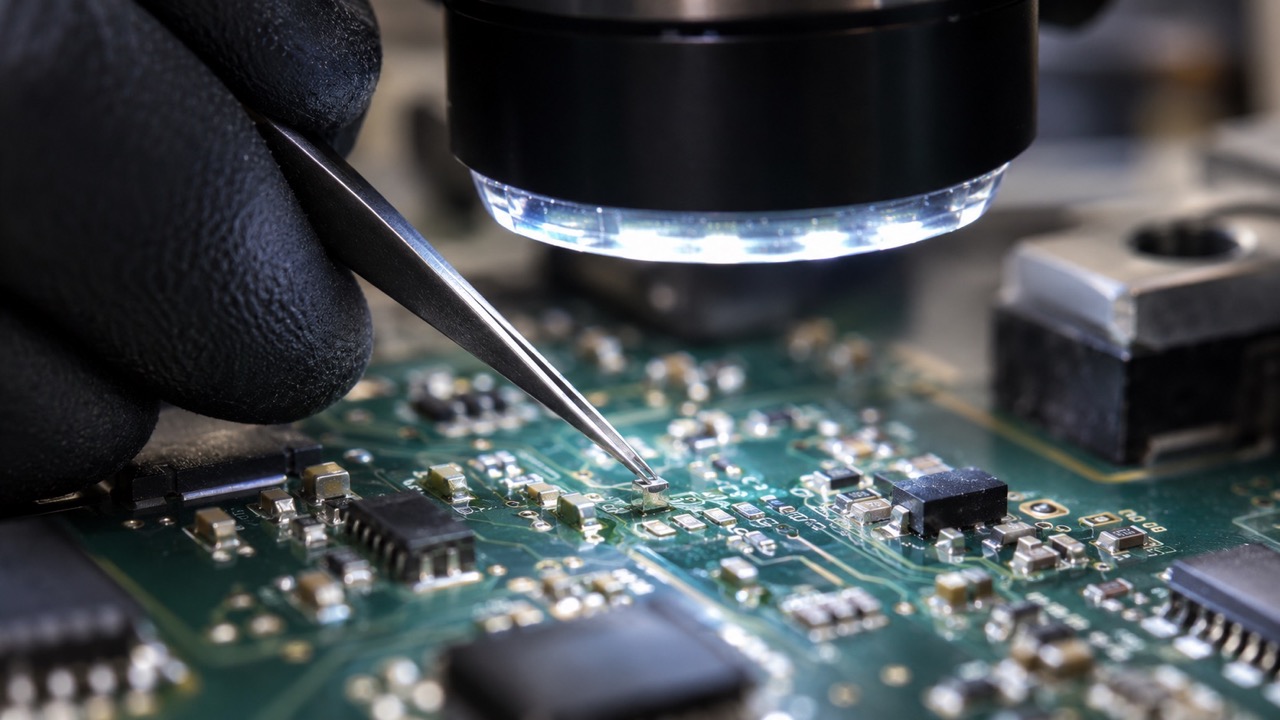

Problemy z lutami SMD można zidentyfikować poprzez inspekcję wizualną lub testy elektryczne. Sprawa komplikuje się jednak, gdy mowa o dużych układach typu BGA – w ich przypadku, z uwagi na brak dostępu do połączeń lutowanych, konieczna może okazać się inspekcja RTG.

Najczęstsze błędy podczas samodzielnego lutowania SMD

Samodzielne lutowanie SMD wymaga wprawy. Osoby początkujące mogą mieć wiele wątpliwości, np. jaka temperatura do lutowania SMD będzie właściwa. Istotna jest również sprawność manualna – lutowane elementy mają bardzo małe rozmiary.

Przykłady częstych błędów podczas lutowania SMD to:

• zdmuchnięcie lutowanego elementu SMD przez gorące powietrze,
• niedostateczna ochrona ESD i uszkodzenie lutowanego układu przez wyładowanie elektrostatyczne,
• przegrzanie płytki PCB i odwarstwienie padów,
• montaż elementów „na odwrót”.

FAQ – najczęściej zadawane pytania

• Co oznacza skrót SMD?

SMD to skrót od angielskiej nazwy „Surface Mount Device”, czyli „Urządzenie Montowane Powierzchniowo”. To nazwa rodzaju komponentów stosowanych w elektronice.

• Czym różni się SMD od THT?

Technologia SMD różni się od technologii THT sposobem montażu komponentów i ich rozmiarem. Elementy SMD są montowane na powierzchni płytki drukowanej, podczas gdy wyprowadzenia elementów THT są przez nią przewlekane na wylot. Elementy SMD są również o wiele mniejsze.

• Jak małe są elementy 0201?

Rozmiary elementów SMD 0201 to ok. 0,6 mm na 0,3 mm. Odpowiada to wymiarom 0,02 na 0,01 cala.

• Czy da się lutować SMD bez mikroskopu?

Większe elementy SMD – np. 1210, 1206 czy 0805 – można z powodzeniem lutować bez użycia mikroskopu. W przypadku elementów 0201 posługiwanie się mikroskopem to w praktyce konieczność.

• Jaka temperatura jest potrzebna do lutowania elementów SMD?

Temperatura niezbędna do lutowania komponentów SMD jest zależna m.in. od rodzaju spoiwa, grubości płytki drukowanej i wykorzystywanych narzędzi. Dla przykładu w przypadku użycia cyny bezołowiowej i stacji hot-air temperatury lutowania mogą znacznie przekraczać 300°C.

• Czym lutować drobne elementy SMD?

Niewielkie komponenty SMD najlepiej lutować z wykorzystaniem stacji lutowniczej Hot Air. Takie urządzenia zapewniają kontrolę nad temperaturą i przepływem gorącego powietrza, dzięki czemu umożliwiają precyzyjne lutowanie.

• Co to jest zimny lut i jak go rozpoznać w montażu SMD?

Zimny lut to nieprawidłowe połączenie lutownicze, które powstaje, gdy lutowane elementy i spoiwo nie zostaną w wystarczającym stopniu rozgrzane. Symptomy zimnego lutu w przypadku montażu SMD to m.in. matowość powierzchni spoiny, nieobecny wklęsły menisk lutu i nieprawidłowe działanie układu pod wpływem zmian temperatury.
